附录A

(标准的附录)



紫檀木类树种的木材构造特征



A 1 檀香紫檀Pterocarpus santalinus L.F.

        散孔材。生长轮不明显。心材新切面桔红色，久则转为深紫或黑紫，常带浅色和紫黑条纹；划痕明显；木屑水浸出液紫红色，有荧光。管孔在肉眼下几不得见；弦向直径平均92μm;数少至略少，3～14个/mm2。轴向薄壁组织在放大镜下明显，主为同心层式或略带波浪形的细线(宽1～2细胞)，稀环管束状。木纤维壁厚，充满红色树胶和紫檀素。木射线在放大镜下可见；波痕不明显；射线组织同形单列。香气无或很微弱；结构甚细至细；纹理交错，有的局部卷曲(有人藉此称为牛毛纹紫檀)；气干密度1.05～1.26 g/cm3。

附录B

(标准的附录)



花梨木类树种的木材构造特征



B 1 越柬紫檀Pterocarpus cambodianus Pierre

        散孔材，半环孔材倾向明显。生长轮略明显。心材红褐至紫红褐色；木屑水浸出液红色。管孔在肉眼下可见，含红色树胶；弦向直径最大172μm，平均139 μm；数甚少至略少，2～6个/mm2。轴向薄壁组织在放大镜下明显，主为同心式或略呈波浪形的细线状(宽2～3细胞，在生长轮外部较多)。木纤维壁厚，充满红色树胶。木射线在放大镜下可见；波痕可见；射线组织同形单列。有香气；结构细；纹理交错；气干密度0.94～1.01 g/cm3。



B 2 安达曼紫檀Pterocarpus dalbergioides Benth.

        散孔材，半环孔材倾向明显。生长轮颇明显。心材红褐至紫红褐色，常带黑色条纹；划痕可见；水浸出液黄褐色，有荧光。管孔在生长轮内部，肉眼下颇明显，弦向直径最大310μm，平均149μm;数甚少至少，2～5个/mm2。轴向薄壁组织在放大镜下明显，主为同心式的细线状及断续聚翼状(多数宽2～3细胞，在生长轮外部较多)。木纤维壁薄至厚。木射线在放大镜下可见；波痕在放大镜下略见；射线组织同形单列，香气无或很微弱；结构细；纹理典型交错，鹿斑花纹；气干密度0.69～0.87 g/cm3。



B 3 刺猬紫檀Pterocarpus erinaceus Poir.

        散孔材，半环孔材倾向明显。生长轮略明显或明显。心材紫红褐或红褐色，常带深色条纹；划痕可见。管孔在生长轮内部，肉眼下可见；弦向直径最大290 μm，平均177μm；数甚少至略少，2～7个/mm2。轴向薄壁组织丰富，在放大镜下明显或可见，主为带状及细线状(多数宽2～4细胞)。木纤维壁薄至厚。木射线在放大镜下明显；波痕可见；射线组织同形单列。香气无或很微弱；结构细；纹理交错；气干密度0.85 g/cm3。



B 4 印度紫檀Pterocarpus indicus Willd.

        半环孔材或散孔材。生长轮明显。心材红褐、深红褐或金黄色，常带深浅相间的深色条纹；划痕未见；水浸出液深黄褐色，有荧光。管孔在生长轮内部，肉眼下颇明显，弦向直径最大258μm，平均141μm；数甚少至略少，1～1 2个/mm2；常含黄色沉积物。轴向薄壁组织丰富，在放大镜下明显，主为同心层式傍管窄带状、聚翼状及细线状(宽1～4细胞)。木纤维壁薄至厚。木射线在放大镜下可见；波痕在放大镜下明显；射线组织同形单列。新切面有香气或很微弱；结构细；纹理斜至略交错，有著名的Amboyna树包(瘤)花纹；气干密度o.53～o.94 g/cm3。此种株间材色和重量差异很大。



B 5 大果紫檀Pterocarpus macarocarpus Kurz

        散孔材，半环孔材倾向明显。生长轮颇明显。心材桔红、砖红或紫红色，常带深色条纹；划痕可见至明显；木屑水浸出液浅黄褐色，荧光弱或无。管孔在生长轮内部者较大(但占生长轮的比例较其他种小)，在肉眼下可见；弦向直径最大269μm，平均127μm；数甚少至略少，1～1 5个/mm2，常含黄色沉积物。轴向薄壁组织在肉眼下明显，主为同心层式傍管带状/聚翼状及细线状(宽1～4细胞)。木纤维壁厚。木射线在放大镜下可见；波痕在放大镜下略明显或明显；射线组织同形单列。香气浓郁；结构细；纹理交错；气干密度0.80～0.86 g/cm3。



B 6 囊状紫檀Pterocarpus marsupium Roxb

        散孔材，半环孔材倾向明显。生长轮颇明显。心材金黄褐或浅黄紫红褐色，常带深色条纹；划痕未见；木屑水浸出液红褐色，有荧光。管孔在生长轮内部者较大(但所占生长轮的比例较小)，在肉眼下可见；弦向直径最大344μm，平均1 74μm;数少，3～5个/mm2。轴向薄壁组织在肉眼下明显，主为同心层式傍管带状及细线状(宽多数2～3细胞)。木纤维壁略厚，直径最大20μm。木射线在放大镜下可见至明显；波痕在放大镜下略明显或明显；射线组织同形单列(较多)及多列(2列)。香气无或很微弱；结构细，纹理交错；气干密度0.75～0.80 g/cm3。



B 7 鸟足紫檀Pterocarpus pedatus Pierre

        散孔材，半环孔材倾向明显。生长轮颇明显。心材红褐至紫红褐色，常带深色条纹；划痕未见；木屑水浸出液荧光明显。管孔在生长轮内部者较大(但所占生长轮的比例较小)，在肉眼下颇明显，含树胶；弦向直径最大284μm，平均143μm；数甚少至略少，2～11个/mm2。轴向薄壁组织在肉眼下明显，主为同心层式傍管窄带状、聚翼状及细线状(宽1～3细胞)。木纤维壁厚。木射线在放大镜下可见；波痕亦然；射线组织同形单列。香气浓郁；结构细；纹理交错；气干密度0.96-1.01 g/cm3。

附录C

(标准的附录)



香枝木类树种的木材构造特征



C 1 降香黄檀Dalbergia odorifera T.Chen

        散孔材至半环孔材。生长轮颇明显。心材新切面紫红褐或深红褐，常带黑色条纹。管孔在肉眼下可见至明显，弦向直径最大208μm，平均114μm；数甚少至略少，2～1 2个/mm2。轴向薄壁组织肉眼下可见，主为傍管带状(多数宽1～数细胞)及聚翼状。木纤维壁厚。木射线在放大镜下明显；波痕可见；射线组织同形单列(甚少)及多列(2～3列，4列偶见)。新切面辛辣气浓郁，久则微香；结构细；纹理斜或交错；气干密度0.82～0.94 g/cm3。

附录D

(标准的附录)



黑酸枝木类树种的木材构造特征



D 1 刀状黑黄檀 Dalbergia cultrate Grah.

        散孔材。生长轮不明显或略明显。心材新切面紫黑或紫红褐，常带深褐或栗褐色条纹。管孔在肉眼下略见，弦向直径最大182μm，平均118μm；数甚少至略少，0～12个/mm2。轴向薄壁组织较多，在肉眼下明显，主为同心层式波浪形，傍管带状及细线状。木纤维壁厚。木射线在肉眼下不见；波痕在放大镜下可见；射线组织同形单列及多列(多数2～3列)。新切面有酸香气；结构细；纹理颇直；气干密度0.89～1.14g/cm3。



D 2 黑黄檀Dalbergia fusca Pierre

        散孔材。生长轮不明显或略明显。心材新切面紫褐、黑褐或栗褐，常带明显的紫或黑褐色窄条纹。管孔在肉眼下略见，弦向直径最大275 μm，平均143μm；含黑色树胶；数甚少至略少，1～6个/mm2。轴向薄壁组织颇明显，主为同心层式窄带状(宽2～数个细胞)。木纤维壁甚厚。木射线在放大镜下明显；波痕亦然；射线组织同形单列及多列(多数2～4列)。无酸香气或很微弱；结构细；纹理斜或交错；气干密度1.04～1.20g/cm3。



D 3 阔叶黄檀Dalbergia latifolia Roxb.

        散孔材，生长轮不明显或略明显。心材浅金褐、黑褐、紫褐或深紫红，常有较宽但相距较远的紫黑色条纹；木屑酒精浸出液有明显紫色调。管孔在肉眼下明显，含树胶；弦向直径最大267μm，平均144μm;数少至略少，3～17个/mm2。轴向薄壁组织颇明显，主为环管束状、聚翼状及波浪形窄带状。木纤维壁薄至略厚。木射线在放大镜下可见；波痕亦然；射线组织同形单列(甚少)及多列(2列)，稀异形Ⅲ型。新切面有酸香气；结构细(较其他种略粗)；纹理交错；气干密度0.75～1.04 g/cm3，多数0.82～0.86 g/cm3。



D 4 卢氏黑黄檀Dalbergia louvelii R.Viguier

        散孔材。生长轮不明显。心材新切面桔红色，久则转为深紫或黑紫。管孔在肉眼下几不得见；弦向直径最大206μm，平均149μm；数少至少，1～4个/mm2。轴向薄壁组织在放大镜下明显，主为同心层型的细线(宽1～2细胞)，且排列规整。木纤维壁厚。木射线放大镜下可见；波痕不明显；射线组织同形单列。酸香气微弱；结构甚细至细；纹理交错；有局部卷曲；气干密度0.95 g/cm3。



D 5 东非黑黄檀Dalbergia melanoxylon Guill.﹠Perr.

        散孔材。生长轮不明显。心材黑褐至黄紫褐，常带黑色条纹。管孔在肉眼下可见，弦向直径最大133μm；平均72μm；数少至略少，5～14个/mm2。轴向薄壁组织较少，在肉眼下通常不见，主为离管型，星散聚合、细线状及聚翼状。木纤维壁甚厚。木射线放大镜下可见，波痕亦然，射线组织同形单列及多列(2列)。无酸香气或很微弱；结构甚细；纹理通常直；气干密度1.00～1.33 g/cm3。



D 6 巴西黑黄檀 Dalbergia nigra Fr.Allem.

        散孔材。生长轮明显。心材黑褐、巧克力色至紫褐色，常带有明显的黑色窄条纹。管孔在肉眼下颇明显，弦向直径最大287μm，平均143μm；数甚少至略少，2～7个/mm2。轴向薄壁组织放大镜下明显，主为离管型，环管束状及窄带状(宽1～2细胞)，星散聚合、聚翼状，常多于微凹黄檀。木纤维壁薄至厚。木射线在放大镜下明显，波痕在放大镜下明显，射线组织同形单列(数少)及多列(多数2～3列)，异形Ⅲ型倾向明显。新切面酸香气浓郁，结构细(较其他种略粗)，纹理交错，气干密度0.86～1.01 g/cm3。



D 7 亚马孙黄檀Dalbergia spruceana Benth.

        散孔材。生长轮明显。心材红褐、深紫灰褐，常带黑色条纹。管孔在肉眼下可见，弦向直径最大323μm，平均192μm；数甚少至少，1～5个/mm2。轴向薄壁组织在放大镜下明显，细线状(宽多数1细胞)，环管束状明显。木纤维壁甚厚。木射线在放大镜下可见；波痕不明显；射线组织同形单列及多列(多数2列)。酸香气无或很微弱；结构细；纹理直至略交错；气干密度0.90 g/cm3。



D 8 伯利兹黄檀Dalbergia stevensonii Tandl.

        散孔材，半环孔材倾向明显。生长轮明显。心材浅红褐、黑褐或紫褐，常带规则或不规则相间的黑色条纹，色泽比较均匀。管孔在肉眼下明显，弦向直径最大269μm，平均88μm;数略少至略多，11～24个/mm2。轴向薄壁组织在肉眼下略明显，主为窄带状及细线状(多数宽1细胞，与射线交叉局部略呈网状)及环管束状。木纤维壁厚。木射线在放大镜下略见;波痕在放大镜下可见(木射线迭生构造不明显);射线组织同形单列及多列。酸香气无或很微弱;结构细;纹理直;气干密度0.93～1.19 g/cm3。

附录E

(标准的附录)



红酸枝木类树种的木材构造特



E 1 巴里黄檀Dalbergin bariensis Pierre

        散孔材。生长轮明显。心材新切面紫红褐或暗红褐，常带黑褐或栗褐色细条纹。管孔在肉眼下略见，弦向直径最大326μm，平均144μm;数甚少至略少0～12个/mm2。轴向薄壁组织颇明显，主为细线状(宽1～3细胞)，与射线交叉大部呈网状。木纤维壁甚厚。木射线在放大镜下明显;波痕在放大镜下未见或可见;射线组织同形单列(甚少)及多列(2～3列)。酸香气无或很微弱;结构细;纹理交错;气干密度1.07～1.09 g/cm3。



E 2 赛州黄檀Dalbergia cearensis Ducke.

        散孔材。生长轮明显。心材粉红褐、深紫褐或金黄褐，常带颇密和规则的紫褐或黑褐色细条纹(明暗对比较强烈)。管孔在肉眼下略见，径列复管孔(2～4)较其他种多;弦向直径最大250μm，平均77μm;数略少至略多，12～39个/mm2。轴向薄壁组织在放大镜下明显，主为环管束状，稀短聚翼状、细线状及星散聚合。木纤维壁甚厚。木射线在放大镜下明显;波痕亦然;射线组织同形单列及多列，有异形Ⅲ型倾向。酸香气无或很微弱;结构甚细;纹理常斜;气干密度1.20 g/cm3。



E 3 交趾黄檀Dalbergia cochinchinensis Pierre

        散孔材。生长轮不明显或略明显。心材新切面紫红褐或暗红褐，常带黑褐或栗褐色深条纹。管孔在肉眼下略见，含黑色树胶;弦向直径最大244μm，平均1 04μm;数甚少至略少，2～1 3个/mm2。轴向薄壁组织颇明显，主为同心层式细线状(宽1～4细胞，与射线交叉局部略呈网状或梯状)，稀翼状。木纤维壁甚厚。木射线在放大镜下可见;波痕亦然;射线组织同形单列(较多或甚多)及多列(2列成对或2～3列)。有酸香气或微弱;结构细;纹理通常直;气干密度1.01～1.09 g/cm3。



E 4 绒毛黄檀Dalbergia frulescens var.tomentosa Tndl.

        散孔材至半环孔材。生长轮明显。心材微红、紫红，常带深红褐或橙红褐色条纹。管孔在肉眼下略见至可见，弦向直径最大309μm，平均154μm;数甚少至略少，2～8个/ mm2。轴向薄壁组织在放大镜下明显，主为星散聚合、聚翼状、环管束状及细线状。木纤维壁厚。木射线在放大镜下可见;波痕亦然;射线组织同形单列及多列，有异形Ⅲ型倾向。酸香气无或很微弱;结构细;纹理通常直;气干密度0.90～1.10 g/cm3。



E 5 中美洲黄檀Dalbergia granadillo Pittier

        散孔材。生长轮明显。心材新切面暗红褐、桔红褐至深红褐，常带黑色条纹。管孔在肉眼下可见至明显，含树胶;弦向直径最大264μm，平均199μm;数甚少至少1～5个/mm2。轴向薄壁组织在放大镜下明显，星散聚合、聚翼状、环管束状及窄带状或细线状(多数宽1细胞，与木射线相交局部网状略见)。木纤维壁厚。木射线在放大镜下明显(新切面上桔红色);波痕不明显;射线组织同形单列，2列可见。新切面气味辛辣;结构细;纹理直或交错;气干密度0.98～1.22 g/cm3。



E 6 奥氏黄檀Dalbergia oliveri Gamb.

        散孔材。生长轮明显或略明显。心材新切面柠檬红、红褐至深红褐，常带明显的黑色条纹;木屑酒精浸出液红褐色。管孔在肉眼下颇明显，弦向直径最大312μm，平均189μm;常含褐黄至红褐色树胶;数甚少至略少，l～11个/mm2。轴向薄壁组织数多，在肉眼下明显，主为傍管型，聚翼状及窄带状或细线状(宽1～8细胞，多数2～4细胞，常与射线交叉呈明显的网状)及星散聚合。木纤维壁厚。木射线在放大镜下可见;波痕在放大镜下可见;射线组织同形单列(甚少)及多列(2列)，异形ⅲ型倾向稀见。新切面有酸香气或微弱;结构细;纹理通常直或至交错;气干密度1.00 g/cm3。



E 7 微凹黄檀Dalbergia retusa Hesml.

        散孔材。生长轮明显。心材新切面暗红褐、桔红褐至深红褐，常带黑色条纹。管孔在肉眼下可见至明显，弦向直径最大351μm，平均139μm;数甚少至略少，1～12个/mm2。轴向薄壁组织在放大镜下明显，主为离管型，星散聚合、细线状(多数宽1～数细胞，与木射线相交，局部网状可见)及聚翼状、环管束状。木纤维壁厚。木射线在放大镜下明显(新切面上桔红色);波痕不明显;射线组织同形单列。新切面气味辛辣;结构细;纹理直或交错;气干密度0.98～1.22 g/cm3。

附录F

(标准的附录)



乌木类树种的木材构造特征



F 1 乌木 Diospyros ebenum Koenig

        散孔材。生长轮不明显。心材全部乌黑，浅色条纹稀见。管孔在肉眼下略见;含褐黑或黑色树胶;弦向直径最大141μm，平均98μm;数少至略少，4～12个/mm2。轴向薄壁组织丰富，主为同心层式离管细线状(宽1～2细胞，多数1细胞)，颇密，在放大镜下几不得见;疏环管状数少。木纤维壁厚。木射线在放大镜下可见;波痕未见;射线组织主为异形单列，2列数少。香气无;结构甚细;纹理通常直至略交错;气干密度0.85～1.17 g/cm3。



F 2 厚瓣乌木 Diospyros crassiflora Hiern

        散孔材。生长轮不明显。心材全部乌黑。管孔在肉眼下略见;多数含深色树胶;弦向直径最大102μm，平均54μm;数少至略少，3～8个/mm2。轴向薄壁组织丰富，主为同心层式离管细线状(多数宽1细胞)，颇密，在放大镜下几不得见;疏环管状数少。木纤维壁厚。木射线在放大镜下几不得见;波痕未见;射线组织异形单列。香气无;结构甚细;纹理通常直至略交错;气干密度1.05 g/cm3。



F 3 毛药乌木 Diospyros pilosanthera Blanco

        散孔材。生长轮不明显。心材全部乌黑。管孔在肉眼下略见;多数含深色树胶;弦向直径多数132～200μm，平均137μm;数少，平均3～4个/mm2。轴向薄壁组织丰富，主为同心层式离管细线状(多数宽1细胞)，颇密，在放大镜下可见;疏环管状数少。木纤维壁厚。木射线在放大镜下可见;波痕未见;射线组织异形单列。香气无，结构细，纹理通常直至略交错;气干密度0.90～0.97 g/cm3。



F 4 蓬塞乌木 Diospyros poncej Merr.

        散孔材。生长轮不明显。心材全部乌黑。管孔在肉眼下略见;多数含深色树胶;弦向直径1 00～200μm，平均1 33μm;数少，平均3～4个/mm2。轴向薄壁组织丰富，主为同心层式离管细线状(多数宽1细胞)，颇密，在放大镜下可见;疏环管状数少。木纤维壁厚。木射线在放大镜下可见;波痕未见;射线组织异形单列。香气无;结构细;纹理通常直;气干密度1.00 g/cm3。

附录 G

(标准的附录)



条纹乌木类树种的木材构造特征



G 1 苏拉威西乌木 Diospyros celehica Bakh.

        散孔材。生长轮不明显。心材黑或栗褐色，带黑色及栗褐色条纹。管孔在肉眼下明显;含树胶;弦向直径最大179μm，平均118μm;数略少，5～17个/ mm2。轴向薄壁组织丰富，主为同心层式离管细线状(宽1～2细胞，多数1细胞)，颇密，在放大镜下几不得见;疏环管状数少。木纤维壁厚。木射线在放大镜下可见;波痕在放大镜下未见;射线组织主为异形单列，2列稀少。香气无;结构细;纹理通常直至略交错;气干密度1.09 g/cm3。



G 2 菲律宾乌木 Diospyros philippensis Gurke

        散孔材。生长轮不明显。心材黑、乌黑或栗褐色，带黑色及栗褐色条纹。管孔在放大镜下可见，含黑色或黑褐色树胶;弦向直径最大182μm，平均98μm;数甚少，2～8个/ mm2。轴向薄壁组织主为同心层式离管细线状(多数宽1细胞)，颇密，在放大镜下几不得见;波痕未见;射线组织主为异形单列，2列稀见。香气无;结构甚细;纹理通常直至略交错;气干密度0.78～1.09 g/cm3。

附录H

(标准的附录)



鸡翅木类树种的木材构造特征



H 1 非洲崖豆木 Millettia laurentii De Wild

        散孔材。生长轮不明显。心材黑褐，常带黑色条纹。管孔在肉眼下可见;弦向直径最大366μm，平均197μm;数少，1～9个/mm2。轴向薄壁组织丰富，在肉眼下明显，主为傍管带状或聚翼状，与纤维组织带略等宽或稍窄。木纤维壁厚。木射线在放大镜下明显;波痕不明显;射线组织主为同形单列(数少)及多列(多数2～4列)。香气无;结构细至中;纹理通常直;气干密度0.80 g/cm3。



H 2 白花崖豆木 Millettia leucantha Kurz(M.pendula Bak.)

        散孔材。生长轮不明显。心材黑褐或栗褐，常带黑色条纹。管孔在肉眼下可见;弦向直径最大232μm，平均153μm;数少至略少，2～9个/mm2。轴向薄壁组织丰富，在肉眼下明显，主为傍管带状或聚翼状，与纤维组织带略等宽或稍窄。木纤维壁甚厚。木射线在放大镜下明显;波痕略见;射线组织主为同形单列(甚少)及多列(多数2～4列)。香气无;结构细至中;纹理通常直至略交错;气干密度1.02 g/cm3。



H 3 铁刀木 Cassia siamea Lam.

        散孔材。生长轮不明显。心材栗褐或黑褐色，常带黑色条纹。管孔在肉眼下可见至明显;弦向直径最大275μm，平均183μm;数少，2～5个/mm2。轴向薄壁组织丰富，主为聚翼状或傍管带状，较纤维组织带窄或等宽，在肉眼下明显。木纤维壁厚。木射线在放大镜下可见;波痕未见;射线组织主为同形单列(甚少)及多列(多数4～5列)。香气无;结构细至中;纹理交错;气干密度0.63～1.01 g/cm3。

附录

（提示的附录）

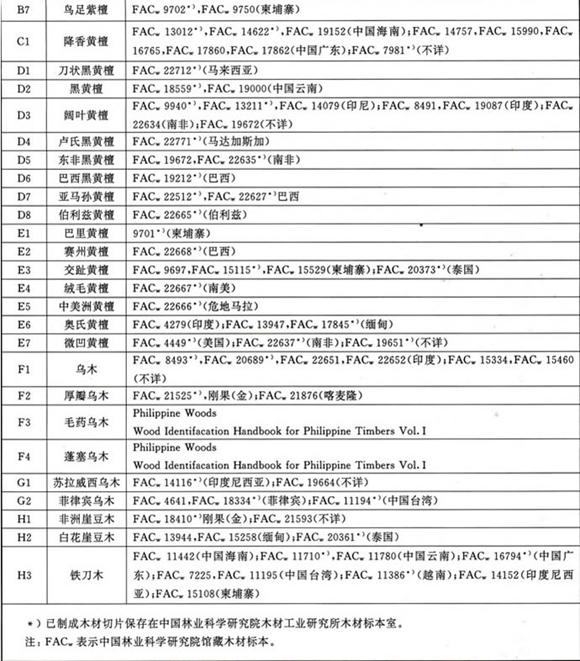

红木树种材料来源表







附录J

（提示的附录）



红木实物宏观彩照图片

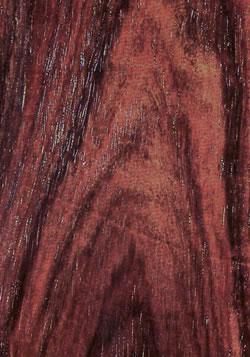

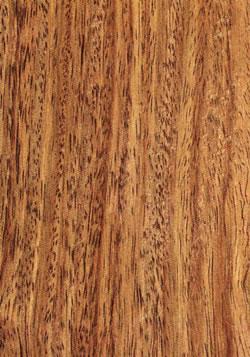

      紫檀木                                                       花梨木

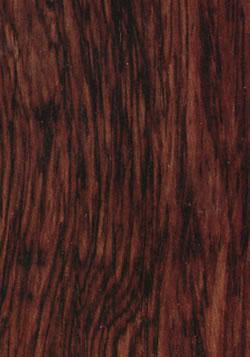

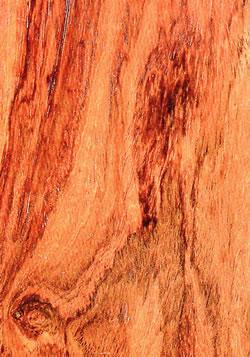

     香枝木                                                      黑酸枝木

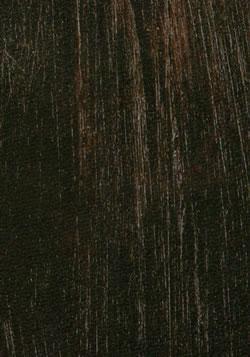

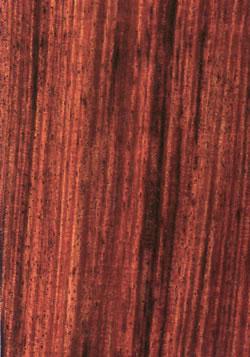

     红酸枝木                                                    乌木

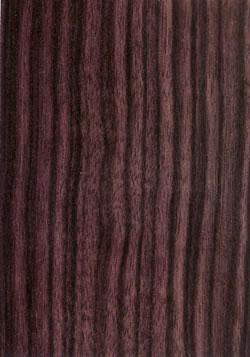

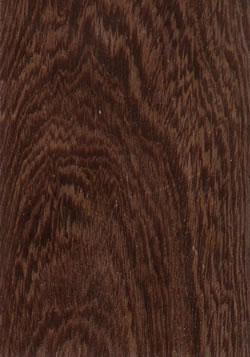

     条纹乌木                                                     鸡翅木
